污水處理PLC自控系統

文章出處:防爆數顯表_隔爆數顯表_防爆區數顯表_濟寧中控自動化設備有限公司 發表時間:2018-03-24 關注度:81
污水處理PLC自控系統
1、系統概述
污水處理廠的自控系統由監控操作站、控制站(PLC)、現場檢測儀表和執行器組成。管理站集中監控各個分站設備的運行狀態,同時收集現場數據??刂普局饕δ苁墙邮展芾韺釉O(shè)置的參數或命令,對污水處理生產過程進行控制,將運行過程中的主要工作參數(水質參數、流量、液位等)、運行狀態及一定時間段內的主要工藝過程曲線等信息輸送到管理站。

2、系統特點:
2.1、集中監控,大大減輕了現場操作工作量,有利于各級控制設備監控功能的合理分配和利用;
2.2、分散控制,各現場控制站能夠相對獨立運行,在管理站或總線網絡癱瘓時,能夠保證現場單元可靠地運行,大大提高了控制系統的可靠性;
2.3、分層分布式控制方式,使得總線網絡的通訊負荷減少、通訊誤碼率大大降低,解決了數據通訊的瓶徑問題,同時使網絡結構更清晰、檢修維護更方便。
2.4、采用分層分布式控制方式,該控制系統具有更好的擴展性。
3、系統配置:
3.1、管理站(中控室)

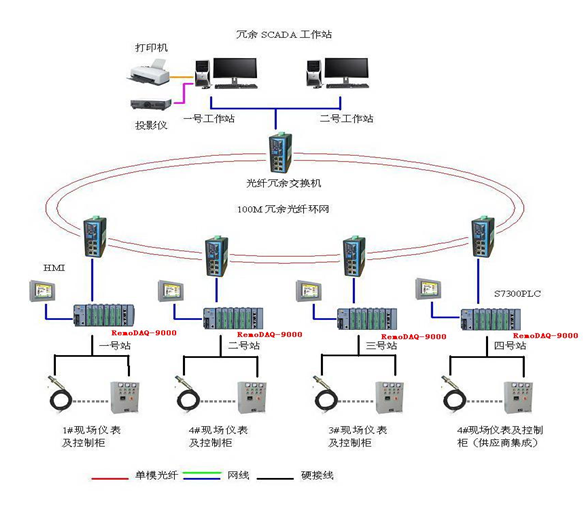

中央控制室的監控管理站系統完成全廠的自動控制。包括兩套互為熱備的工作站(監控操作站、工程師站)、打印機、UPS電源。中央控制系統通過工業以太網,采用光纜與各現場控制PLC站連接。這兩套工作站為熱冗余配備,可以分別側重監測、組態功能,故障時互為備用,具有靈活的運行方式。
    顯示全廠工藝過程全貌,方便管理,在中控制室設立了電子投影屏幕和投影儀,顯示全廠工藝流程圖和主要參數及設備運行狀態。
    通過大容量的UPS 為中央控制室的所有設備提供了高質量的電源。
3.2、分控制站
每個分控制站配置一套PLC控制柜。柜內包括可編程序控制器、操作員界面HMI、24VDC電源裝置、冗余光纖交換機、電源防雷、過電壓保護裝置等。
PLC為模塊化結構,硬件配置較靈活,易于擴展,軟件編程方便。
3.3、操作控制人機界面
